1、微带线在PCB版上算是一个特殊的结构你布微带线的时候，需要注意PCB板背面一定要布微带线的“地”这东西需要有很多注意事项，你需要去专业的PCB论坛好好请教。

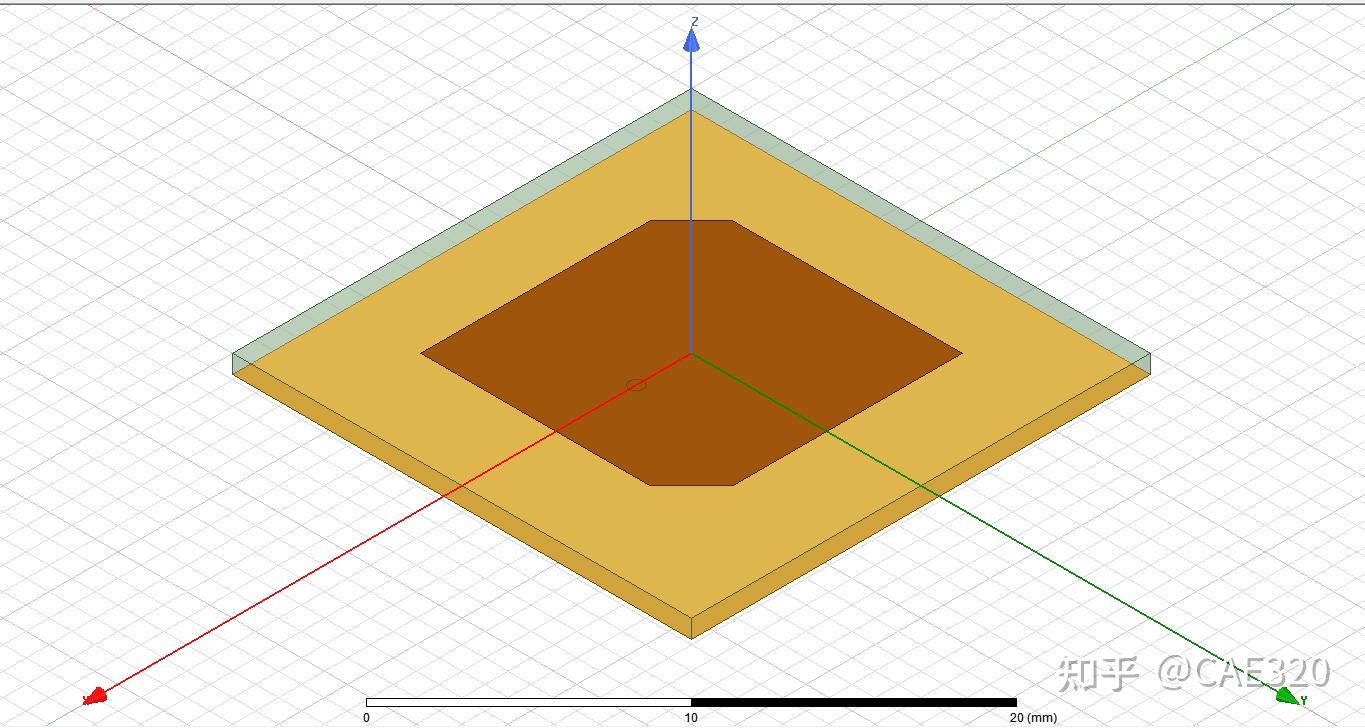

2、首先由合适的馈电点产生正交简并模，然后对天线辐射结构引入微扰单元，使天线表面电流相位发生改变，使两个极化正交的简并模的相位差90度，从而满足辐射圆极化波所需条件实际设计天线中有多种形式是通过单点馈电法来实现微带天线圆极化的。

3、1 带通 2 相，群 3 频率波长，光速对群速色散而言4 5W 5 TE，TM 6 13，25ohm 其他的自己去网上查下吧。

4、微带线 端口需要足够大以覆盖准TEM模的重要部分 在这里插入图片描述 另一方面，端口又不能太大，会激发高次模 在这里插入图片描述 如果激发高次模，造成时域求解器能力衰减十分缓慢，频谱结果会看到非常多的毛刺 分析完成后。
